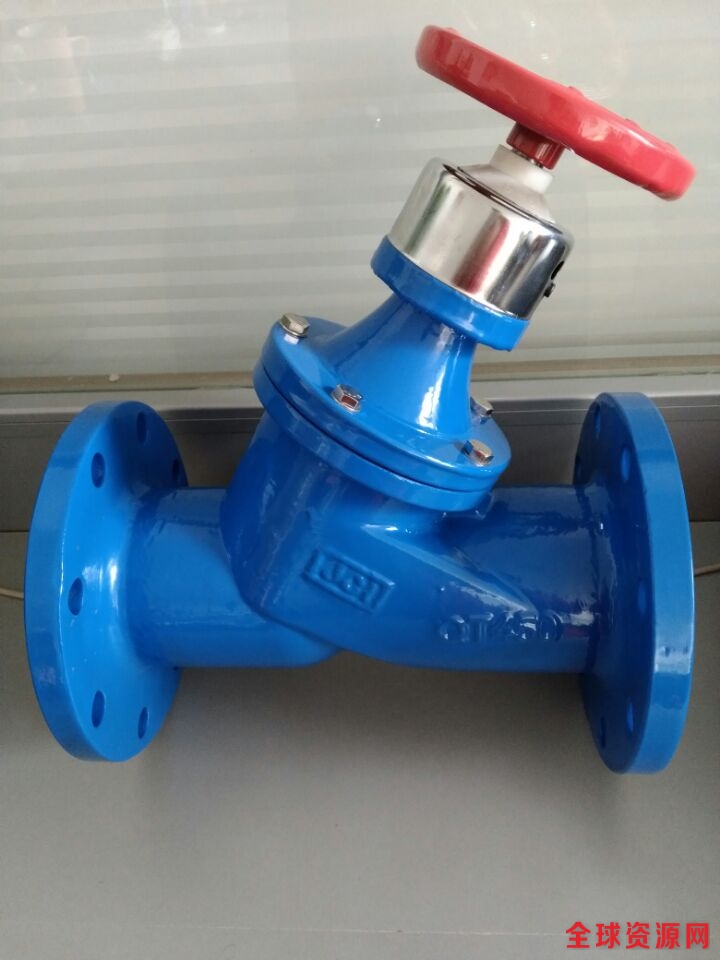

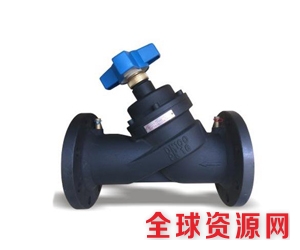

VPS静态平衡阀
静态平衡阀
一、产品简介
公司生产的静态平衡阀是一种具有特殊功能的新型节能型阀门。由于该阀上设有开启数字显示，数字锁定装置，可直观
调到任一位置，即用于流量测定的测压小阀。
该阀主要应用于工业和民用建筑供暖管网系统。具有良好的流量特性，用它可以准确的调节压降和流量，能够合理分配流
量，实现流量定量，可以有效地解决供热（空调）系统中 存在的室温冷热不均问题。只要在各支路及用户路口装上适当
规格的数字锁定平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了大流
量，小温差的不合理现象。
二、主要技术技能
|
型号 |
VPS |
|
试验压力 |
1.5mpa 2.4mpa |
|
工作压力 |
≤1.0mpa ≤1.6mpa |
|
工作温度 |
≤80℃ |
|
适用介质 |
水 |
|
特性曲线 |
等百分比 |
|
安装使用范围 |
管网系统的主干，分支干，室内供水干管、分支立管及多台锅炉 |
产品标准
设计和制造标准执行 BS7350-1990； 检验测试标准执行 BS7350；
法兰连接标准执行 GB/T17241.6-2008《整体铸铁法兰》；
结构长度标准执行GB/T12221-05《金属阀门 结构长度》；
丝口连接标准执行GB/T7306.1-7306.2
三、结构及使用方法
结构采用斜杠，暗升降。由阀体、阀盖、阀塞、手轮，数字显示器，锁定装置和测试小阀组成，结构新颖，操作灵活，密封
性好，其使用方法如下：
本阀门数显窗在手轮上面，刻度盘对准数显窗的数字，为每圈之小数（手轮上面之圆型盘为刻度盘）数显窗2个并排，上面
所示为开的圈数，例如DN50阀门，下面数显窗显示1时，其对准刻度盘上的数字为0，即可读作2圈：当刻度盘上的数字为
0，即可读作2圈：当刻度盘上面的0对准数显窗内的0时阀门为全关闭。
阀门锁定时将钥匙（专用）（锁定装置位）插入侧面的螺栓，顺时针方向锁紧，即可锁定：逆时针旋转即为开启。
阀门进出口两端的小阀供连接测试仪使用。
设置
从手轮上可以读出预设值。
从全开到全关的总圈数如下：
|
当0对0时阀门全关 |
||
|
DN50 |
0对4 |
8圈全开 |
|
DN65 |
0对4 |
8圈全开 |
|
DN80 |
0对5 |
10圈全开 |
|
DN100 |
0对6 |
12圈全开 |
|
DN125 |
0对6 |
12圈全开 |
|
DN150 |
0对6 |
12圈全开 |
|
DN200 |
0对8 |
16圈全开 |
|
DN250 |
0对8 |
16圈全开 |
|
DN300 |
0对9 |
20圈全开 |
|
DN350 |
0对9 |
24圈全开 |
|
DN400 |
0对9 |
24圈全开 |
根据给定压差首次设置平衡阀的方法（预设值0-4圈开度），
从手轮上可以读出预设值。
其步骤如下：
1. 将阀门完全关闭（见图1）。
2.开启阀门8圈显示0-4为全开（见图2）。
3.用六角扳手，将内部阀杆顺时针拧紧。
4.阀门设置完成。
如何检查预设值：首先关闭阀门，然后转动手轮直至停止。
示例DN50
四、主要材质及结构简图
|
部件名称 |
材质名称 |
|
阀体 |
QT450-10 |
|
阀盖 |
QT450-10 |
|
阀瓣 |
QT450-10 |
|
阀杆 |
2Cr13 |
|
密封圈 |
EPDM |
|
DN40-DN125手轮 |
PA |
|
DN150-DN400手轮 |
QT450-10 |
1. 阀体 1.密封压板 3.密封圈 4.阀瓣 5.O型圈 6.导板 7.O型圈 8.阀盖 9.测量口 10.垫片 11.内六角螺栓 12.手轮组合件 13.阀
杆 14.O型圈 15.锁定装置 16.阀杆紧锁盖 17.测量口
左图为在种阀门的流量特性曲线，本公司生产的是其中等百分比特性阀门，从曲线图上可知给开度一个相等的变率，则流量
的变化率相等，其特点是开度大是流量大，开度小时测流量小，而工程中大都在流量大时应用，等百分比阀门洽洽适用这个
要求，根据这一特点，可以自如的设置某一流量（快开阀门的线性阀门则不具备这种功能）而且当需要变化时，还能知道变
化量，达到理想状态。
VPS型主要外形及连接尺寸
|
DN
|
L
|
D |
D1 |
D2 |
Z-Φd |
||||||||
|
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
||
|
50 |
215 |
165 |
165 |
165 |
125 |
125 |
125 |
99 |
99 |
99 |
4-Φ19 |
4-Φ19 |
4-Φ19 |
|
65 |
240 |
185 |
185 |
185 |
145 |
145 |
145 |
118 |
118 |
118 |
4-Φ19 |
4-Φ19 |
8-Φ19 |
|
80 |
280 |
200 |
200 |
200 |
160 |
160 |
160 |
132 |
132 |
132 |
8-Φ19 |
8-Φ19 |
8-Φ19 |
|
100 |
310 |
220 |
220 |
235 |
180 |
180 |
180 |
156 |
156 |
156 |
8-Φ19 |
8-Φ19 |
8-Φ23 |
|
125 |
355 |
250 |
250 |
270 |
210 |
210 |
220 |
184 |
184 |
184 |
8-Φ19 |
8-Φ19 |
8-Φ28 |
|
150 |
400 |
285 |
285 |
300 |
240 |
240 |
250 |
211 |
211 |
211 |
8-Φ19 |
8-Φ23 |
8-Φ23 |
|
200 |
465 |
340 |
340 |
360 |
295 |
295 |
310 |
266 |
266 |
274 |
8-Φ19 |
12-Φ28 |
12-Φ31 |
|
250 |
550 |
395 |
305 |
425 |
350 |
355 |
370 |
219 |
219 |
330 |
12-Φ23 |
12-Φ28 |
12-Φ31 |
|
300 |
600 |
445 |
460 |
485 |
400 |
410 |
430 |
370 |
370 |
389 |
12-Φ23 |
12-Φ28 |
16-Φ31 |
|
350 |
- |
505 |
520 |
550 |
460 |
470 |
490 |
490 |
430 |
503 |
16-Φ22 |
16-Φ26 |
16-Φ34 |
|
400 |
- |
565 |
580 |
620 |
515 |
525 |
550 |
550 |
482 |
548 |
16-Φ26 |
16-Φ30 |
16-Φ36 |
六、安装
1. 静态平衡阀阀前和阀后必须保证足够长度的支管段，以保证流量的额定输出：
2. 应按照图纸检查静态平衡阀的安装位置，建议安装在HVAC系统回水管上，同时检查管路水流方向，严格按照阀体上的水流箭头方向安装：
3. 静态平衡阀在安装前需将管道杂物清洗干净，严禁管道内遗留有焊渣、树枝、石块等杂物，以免损伤阀门：
4. 管道法兰焊接时不能引起过渡的变形，焊脚等不影响封面的平整性：
5. 静态平衡阀在安装后，应当将阀门全开，以便管路反复冲洗，直至干净，严禁在管路冲洗中反复关闭阀门，避免破坏。
